晶体管产品

常见公司生产晶体管：

安森美 ON Semiconductor [http://www.onsemi.cn/PowerSolutions/home.do?lctn=header]

飞兆半导体（仙童） FAIRCHILD [https://www.fairchildsemi.com/]

意法半导体 STMicroelectronics [http://www.st.com/web/cn/home.html]

达尔科技 DIODES [http://www.diodes.com/index.php]

IR [http://www.irf.com.cn/irfsite/tac/tac.asp]

英飞凌 INFINEON [http://www.infineon.com/cms/cn/?ic=0003001]

具体幸好和参考单价，可以访问e络盟官网：[http://hk.element14.com/]

数据手册查询网站 ：[https://www.alldatasheet.com/]

虽然一般我都是在淘宝买翻新、盗版（做产品千万不要图便宜买这些！！！！！），淘宝的优信电子还可以。

达林顿晶体管（Darlinton Transistor）

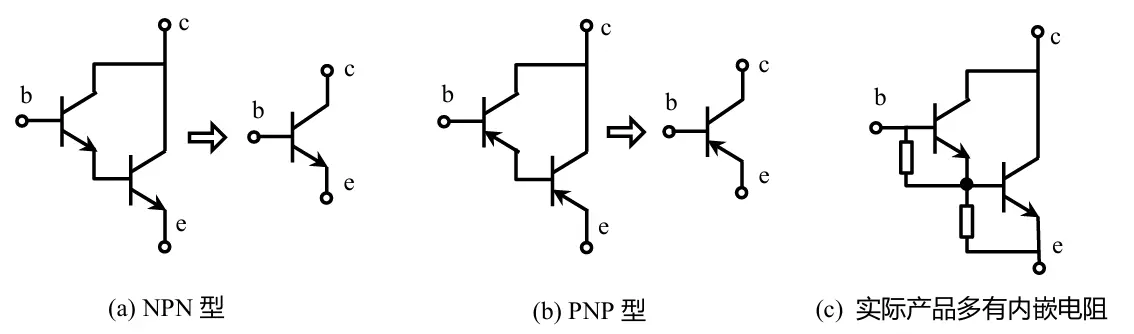

达林顿管是由两个晶体管在内部实现连接，对外是3个脚的晶体管组和形式。他也有两种NPN和PNP型。

由图可看出第一个管子的发射极电流充当了第二个晶体管的基极电流，因此第二个晶体管的发射极电流将是第一个晶体管积极电流的倍。因此达林顿管具有极高的电流增益。同时按照这种连接可以形成极高的输入阻抗。

主要应用：

1. 输入电阻较大的第一级放大电路
2. 驱动大电流负载执行低速开关动作（数字电路提供的输出电流一般有限，使用这个管子放大输出电流可以驱动大电流负载）

匹配对晶体管 （Matched Pairs）

匹配对晶体管集成在一个单片内的两个晶体管，具有相似的特性。一般可做到相差10%以下，甚至1%以下。

偏置电阻晶体管

减少设计中使用原件数量，降低占用面积，将外部的电阻和晶体管集成到一个管子中，如图，称为偏置电阻晶体管，也叫数字晶体管。

负载开关

负载开关在前面的笔记中有原理详解，这里介绍的是负载开关模块。

两个晶体管一个作为主管，实现负载开关功能，另一个管子是辅助管，负责主管的通断控制。

稳流晶体管

也被称为横流调节器（Constant Current Regulator），或者LED驱动器。

R1约为4.7KΩ，R2约为47KΩ，外部电阻R_C可以选为100KΩ附近。这个器件的工作原理是：
当R_s顶部连接至7管脚时，7管脚也连接至Q2的基极，所以R_s两端的电压也是U_be两端的电压。
所以可得

只要我们知道U_be，即可算出I_LED。

这里是一个负反馈电路，由MOS管的转移特性曲线可知，电流大小I_LED与U_GS有关，而电流大小通过R_S和U_BE与R_C上的电流联系在一起，进一步影响U_GS，最终使得输出电流稳定。

还有一种产品，他只有两个管脚，A和K，串联在电路中，就能保证留过他的电流是器件指定电流。
用户只用保证电源电压减去LED组消耗的电压满足器件电压规定即可。
